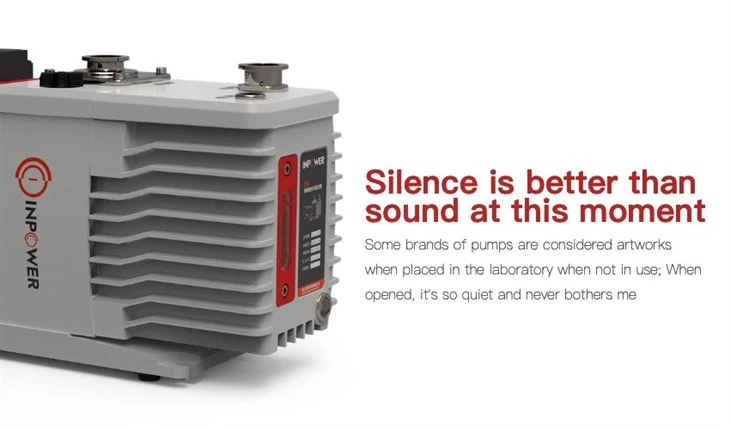

Pompe rotative a palette a due stadi

Zhejiang Yingpa elettromeccanico Co., Ltd
InPowerVac dal 2000, attualmente produce e vende principalmente pompe per vuoto a palette rotanti, pompe per vuoto a vite a secco, pompe per vuoto Roots e unità per vuoto. Attualmente, l'azienda dispone di 92 set di apparecchiature di lavorazione, tra cui 30 set di apparecchiature di lavorazione importate. Dispone di apparecchiature complete di ispezione e monitoraggio, laboratorio di fisica della trazione dei materiali, sala prove del vuoto, laboratorio di bilanciamento dinamico, tre coordinate e altre apparecchiature di fascia alta.

Le pompe rotative a palette a due stadi, note anche come pompe per vuoto, sono pompe a spostamento positivo autoadescanti che spostano fluidi e gas con palette montate su un rotore all'interno di un alloggiamento cilindrico. I liquidi e i gas vengono compressi, pressurizzati e fatti passare attraverso l'uscita della pompa. L'industria alimentare e delle bevande utilizza anche pompe rotative a palette per distributori di bevande alla spina, macchine per caffè espresso e il trasporto di liquidi viscosi. Sono anche comunemente utilizzate nell'industria del trattamento delle acque per alimentare acqua pressurizzata alle membrane di filtrazione a osmosi inversa.
Pompe rotative a palette a due stadi con bocca di aspirazione con filtro a maglie larghe. Per impedire la penetrazione di polvere estranea solida nella cavità della pompa di aspirazione. Sono installate nel separatore dell'olio per un'efficiente separazione del dispositivo di transizione tra gas di scarico e olio. Quando la pompa è ferma, la valvola di aspirazione integrata nella bocca di aspirazione della pompa e l'isolamento del sistema di pompaggio impediscono all'olio di tornare nel sistema. Tramite pompa di raffreddamento ad aria.

Nel suo nucleo, una pompa per vuoto a palette rotanti a due stadi è composta da due stadi, ciascuno dei quali comprende un alloggiamento cilindrico con un rotore posizionato eccentricamente all'interno. Il rotore è dotato di diverse palette che sono libere di muoversi dentro e fuori dalle fessure radiali lungo la sua lunghezza. Queste palette sono in genere realizzate in carbonio o altri materiali autolubrificanti e svolgono un ruolo fondamentale nel funzionamento della pompa.

Il processo di pompaggio inizia quando la pompa viene collegata al sistema o alla camera che richiede un vuoto. Inizialmente, entrambi gli stadi della pompa vengono riempiti con aria a pressione atmosferica. Quando la pompa viene attivata, un motore elettrico aziona la rotazione del rotore all'interno di ogni stadio. La posizione eccentrica del rotore fa sì che le palette scivolino dentro e fuori dalle rispettive fessure, creando camere variabili all'interno dell'alloggiamento della pompa.

Nella prima fase, la rotazione del rotore fa sì che le palette si muovano verso l'esterno a causa della forza centrifuga. Di conseguenza, il volume della camera tra il rotore e l'alloggiamento aumenta. Questa espansione crea un vuoto parziale all'interno della camera, facendo sì che le molecole di gas all'interno del sistema o della camera si muovano verso l'ingresso della pompa. Le molecole di gas vengono quindi intrappolate tra le palette e la parete della camera, impedendone la fuoriuscita nel sistema.

Mentre il rotore continua a ruotare, le palette spingono il gas verso la porta di scarico della pompa. La forma dell'alloggiamento della pompa guida il gas verso lo scarico, che è in genere dotato di una valvola per impedire il riflusso. Questa espulsione di gas dal primo stadio crea una regione a pressione inferiore nel sistema o nella camera, facilitando il movimento del gas dalla regione a pressione superiore verso la pompa.

Dopo aver attraversato il primo stadio, il gas entra nel secondo stadio della pompa a vuoto a palette rotanti. Il funzionamento del secondo stadio è simile a quello del primo stadio. La rotazione del rotore e il movimento delle palette creano un vuoto nella camera, facendo sì che le molecole di gas vengano aspirate nella pompa e intrappolate tra le palette. Questo stadio comprime ulteriormente il gas, riducendone il volume e aumentando la differenza di pressione tra il sistema o la camera e la pompa.

Una volta che il gas raggiunge la porta di scarico del secondo stadio, viene espulso dalla pompa, abbassando ulteriormente la pressione all'interno del sistema o della camera. Utilizzando due stadi, la pompa può raggiungere livelli di vuoto più elevati rispetto alle pompe a stadio singolo. Il rapporto di compressione, che è il rapporto tra la pressione di scarico e la pressione di ingresso, è notevolmente migliorato grazie alla compressione aggiuntiva nel secondo stadio.

Una pompa a palette rotanti a due stadi è una pompa a spostamento positivo con palette inserite in un rotore, che ruota all'interno di una cavità o di un cilindro. Questo tipo di pompa può funzionare in brevi periodi di funzionamento a secco. Può anche essere utilizzata per fluidi a bassa viscosità.

Cambiare l'olio regolarmente
Le pompe rotative a palette a due stadi possono sempre funzionare in modo efficiente se si cambia l'olio in tempo. I produttori conoscono la frequenza appropriata per cambiare l'olio sulle loro pompe, quindi assicurati di conoscerle e di rispettarle. La maggior parte dei produttori suggerirebbe un programma di cambio dell'olio ogni quattro mesi, mentre altri proverebbero a spingerlo ancora oltre. Una cosa da ricordare, però, è di selezionare il grado e il peso dell'olio giusti per le tue pompe. Scegliere un olio di alta qualità può aiutarti a impedire che i contaminanti danneggino la pompa.

Sostituire il filtro
Molti materiali solidi e liquidi possono entrare nelle pompe rotative a palette a due stadi. Senza un filtro di qualità, puoi aspettarti che le tue pompe si rompano dopo poco tempo. Proprio come l'olio, devi consultare le linee guida del produttore della tua pompa per garantire la corretta tempistica delle sostituzioni del filtro. Queste linee guida possono anche determinare le dimensioni e le specifiche corrette del filtro per le tue pompe.

Mantenere la temperatura bassa
Anche se alcune pompe rotative a due stadi sono destinate a funzionare per un periodo di tempo ragionevole, è necessario mantenerle sempre fresche. Il calore può influire negativamente sulle prestazioni delle pompe rotative a due stadi poiché può danneggiare un motore più velocemente. Se il motore diventa troppo caldo, la viscosità dell'olio verrà ridotta, il che rimuoverà l'efficiente capacità di vuoto della pompa. Assicurarsi di mantenere bassa la temperatura di queste pompe accendendo una ventola.

Cambia la paletta
Gli utensili e i componenti che vengono usati frequentemente in operazioni importanti possono essere soggetti a usura. Anche la paletta presente sulle pompe rotative a palette a due stadi può deteriorarsi nel tempo. Quando la paletta raggiunge un punto in cui è un quarto più corta di prima, allora è un chiaro segnale che è il momento di sostituirla. Quando sostituisci la paletta, puoi anche sostituire le guarnizioni e i cuscinetti che accompagnano questo componente per far sì che tutto funzioni in modo ottimale.
